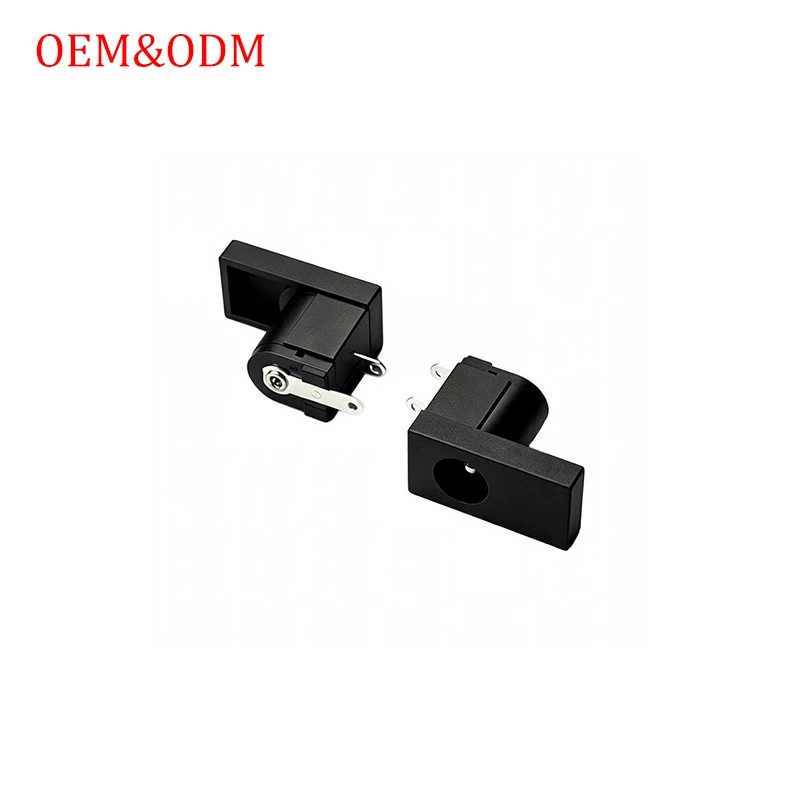

Pravokutni DIP 5.5x2.1mm DC-143

DC-143 se postavlja horizontalno, što ga čini -pogodnim za uređaje sa niskim-profilnim kućištima kao što su adapteri za napajanje, set{6}}top boxovi i mrežni hardver. Ova konfiguracija omogućava konektoru da stoji ravno uz PCB, minimizirajući njegov doprinos ukupnoj visini sklopa. Dizajn bočnog-ulaza također nudi prednosti u vođenju kablova i može pojednostaviti mehaničku integraciju DC priključka u kućište finalnog proizvoda. Kompatibilnost sa talasnim lemljenjem podržava efikasnu montažu velike zapremine.

Nazivan za 30V i 3A, DC-143 je dizajniran da ispuni zahtjeve za ulaznu snagu uobičajene potrošačke i mrežne elektronike. Terminali od fosforne bronze pružaju pouzdan kontaktni pritisak i dobru otpornost na zamor, podržavajući ponovljeno umetanje i uklanjanje utikača. Telo od mesinga H65 nudi mehaničku stabilnost i doprinosi ukupnoj izdržljivosti konektora. Srebrna ili pozlaćena oplata na iglicama za lemljenje smanjuje površinski kontaktni otpor i pruža zaštitni sloj od oksidacije iz okoline, pomažući u očuvanju dugotrajnog električnog integriteta.

Upravljanje kvalitetom za DC-143 je strukturirano oko kompletnog sistema kontrole proizvodnje. Ulazni materijali se pregledavaju, proizvodne linije se prate kroz rutinske provjere, a poluproizvodi se uzorkuju u redovnim intervalima. Gotove jedinice se podvrgavaju 100% vizuelnoj kontroli i električnom testiranju prije pakiranja. Završna inspekcija prije otpreme se također vrši. In-house laboratorija za kvalitet je opremljena instrumentima za testiranje uključujući ključne testere vijeka trajanja, analizatore krivulje opterećenja, komore za slani sprej i sisteme za mjerenje vida za validaciju performansi proizvoda prema utvrđenim kriterijima. Proizvod je usklađen sa zahtjevima RoHS i SGS standardima sertifikacije.

Podrška za naručivanje i prilagođeni inženjering



DC-143 je standardni proizvod sa MOQ od 10.000 komada i tipičnim rokom proizvodnje od 15 dana. Kupci mogu zatražiti ažuriranje napretka putem fotografija ili video zapisa tokom proizvodnje, pregleda ili pakovanja. Za prilagođene zahtjeve, inženjerski tim može procijeniti izvodljivost na osnovu 2D ili 3D tehničkih crteža, pri čemu razvoj uzorka traje do 30 dana. Proizvod je upakovan u materijale za izvoz i podržava EXW i FOB trgovinske uslove sa 30% depozita i 70% strukturom bilansnog plaćanja.
